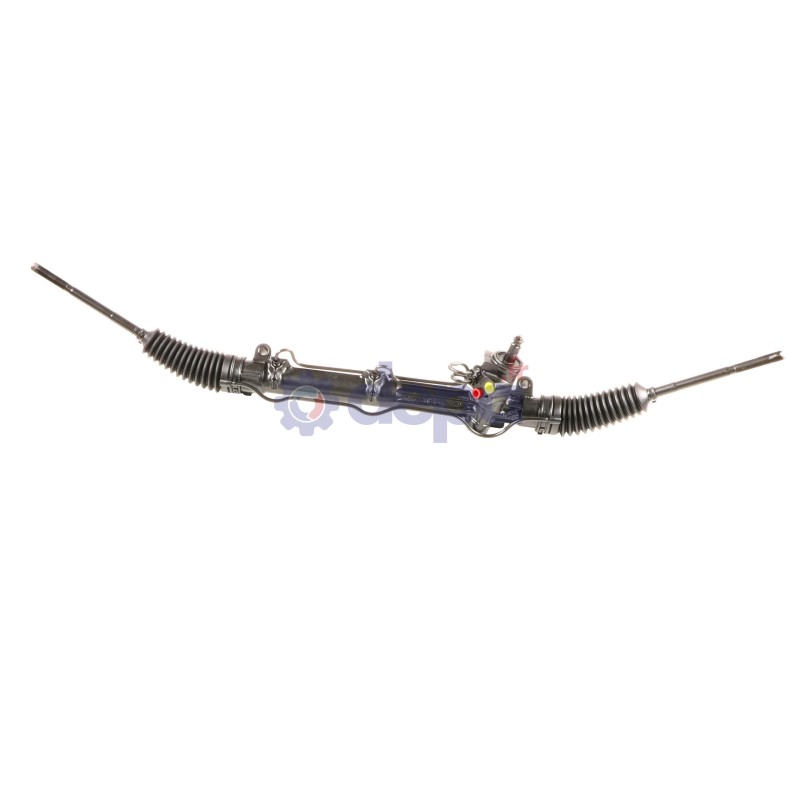

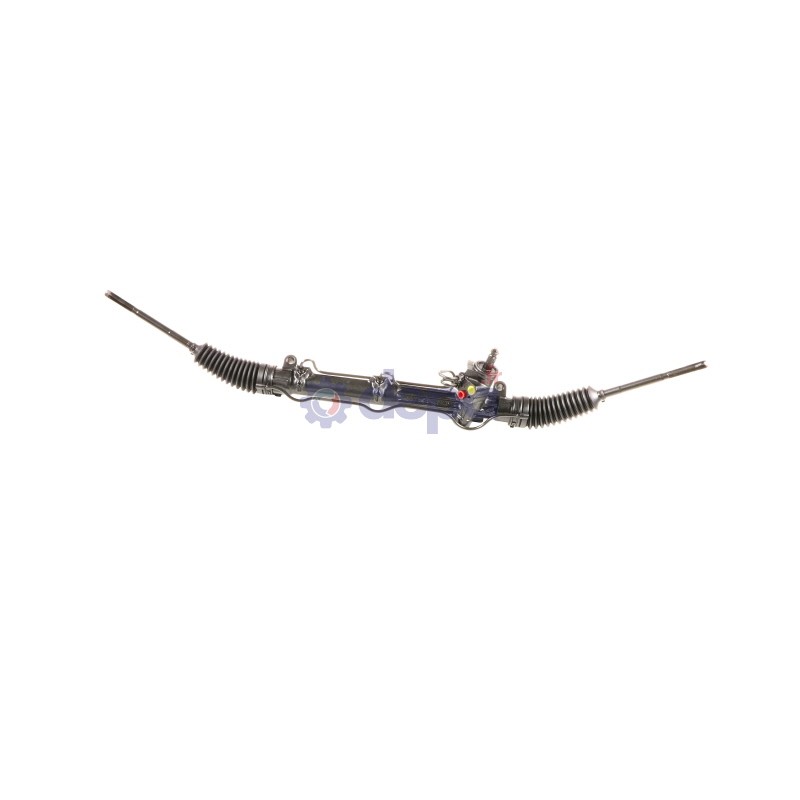

Hydraulic power steering rack
3D
Ref : A770
Matching vehicles :
MONDEO IIFamily :CA
Mounting hole diameter : 14.3 mm
Steering wheel position : Left-hand drive
Tie rod thread size (tie rod end side) : M16 X 1,5
Thread length : 65 mm
Presence of servotronic : Without
Observations : Flanged connection/Non variable
Fitting type : Screw
Manufacturer : ZF
Total length : 1280 mm
Tie rod thread size (rack side) : M16 X 1,5
INSTRUCTION MONTAGE
Diameter of the rack : 25.00 mm
Rack travel : 140.0 mm
Oil flow rate for testing +/-0.5 : 5.70 L/min
Rack housing bore diameter : 41.00 mm
Lock to lock turns : 2.75 tr
Rack to housing distance at full lock : 75 mm
| Tie rod | GAUCHE | BI3319 |
|
| DROITE | BI3319 |
|
|
| Boot kit for steering rack | 4065 |
|
|
| 4065 |
|
Equivalence to manufacturer references
FORD : 1205912
FORD : 1434054
FORD : 1232099
FORD : 1323807
FORD : 1376120
FORD : 1S7C3200AB
FORD : 1S7C3200AC
FORD : 1S7C3200AD
FORD : 1S7C3200AE
FORD : 1S7C3200AF
FORD : 1S7C3200AG
FORD : 1S7C3200AH
FORD : 1S7C3200AJ
FORD : 4097479
FORD : 4098605
FORD : 4110029
FORD : 4125327
FORD : RM1S7J3200AE
MAZDA : BF6732110B
