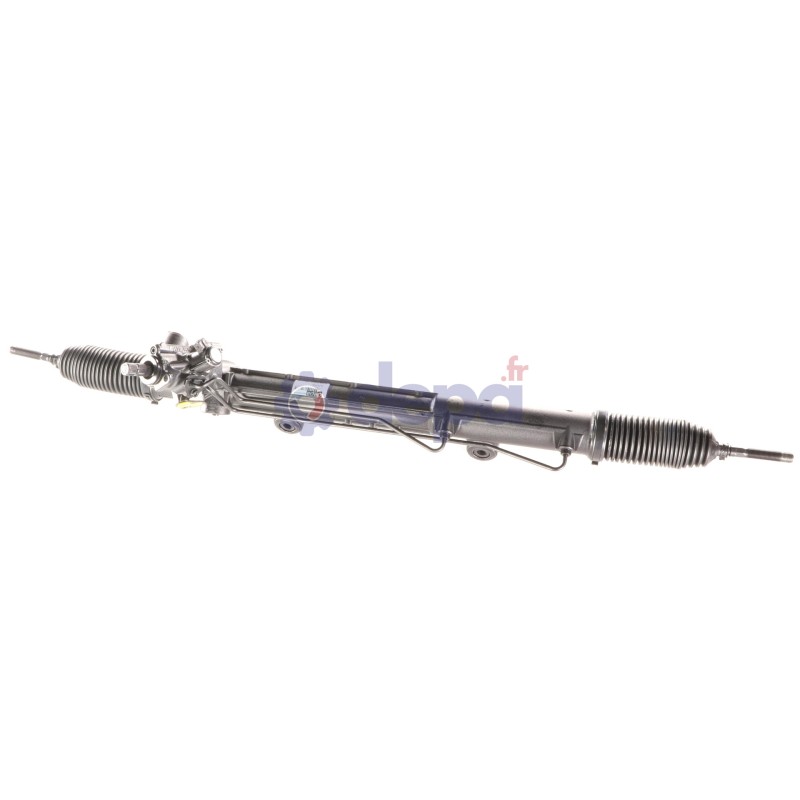

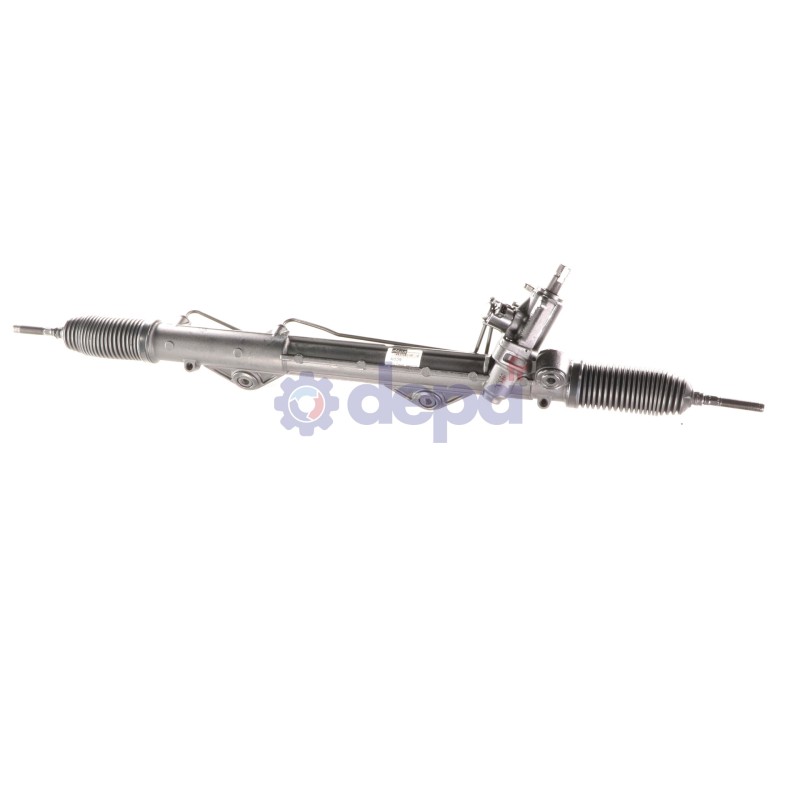

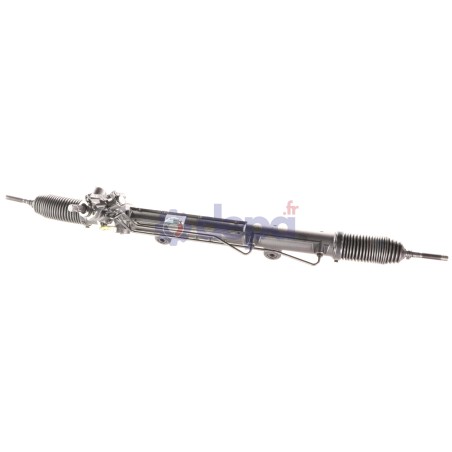

Hydraulic power steering rack
3D
Ref : A009
Matching vehicles :
XJ IVFamily :CA
Tie rod thread size (rack side) : M14 X 1,5
Fitting type : Flanged
Splined pinion : Yes
Mounting hole diameter : 12 mm
Total length : 1140 mm
Number of splines on the pinion : 55
Presence of servotronic : With
Observations : Provided without sensor
Thread length : 60 mm
Steering wheel position : Left-hand drive
Tie rod thread size (tie rod end side) : M14 X 1,5
Manufacturer : ZF
INSTRUCTION MONTAGE
Oil flow rate for testing +/-0.5 : 6.92 L/min
Lock to lock turns : 2.75 tr
Rack travel : 144.0 mm
Rack housing bore diameter : 45.00 mm
Diameter of the rack : 27.90 mm
Rack to housing distance at full lock : 25 mm
| Boot kit for steering rack | GAUCHE | T4264 |
|
| T4264 |
|
Equivalence to manufacturer references
JAGUAR : C2C14898
JAGUAR : C2C38670
JAGUAR : C2C21303
JAGUAR : C2C29620
JAGUAR : C2C29622
JAGUAR : C2C34775
JAGUAR : C2C38669
JAGUAR : 2W933200AJ
JAGUAR : 2W933200BJ
JAGUAR : 2W933200BK
JAGUAR : C2C29620E
JAGUAR : C2C14898E
JAGUAR : C2C34775E
JAGUAR : C2C38670E
