Hydraulic power steering rack

Return

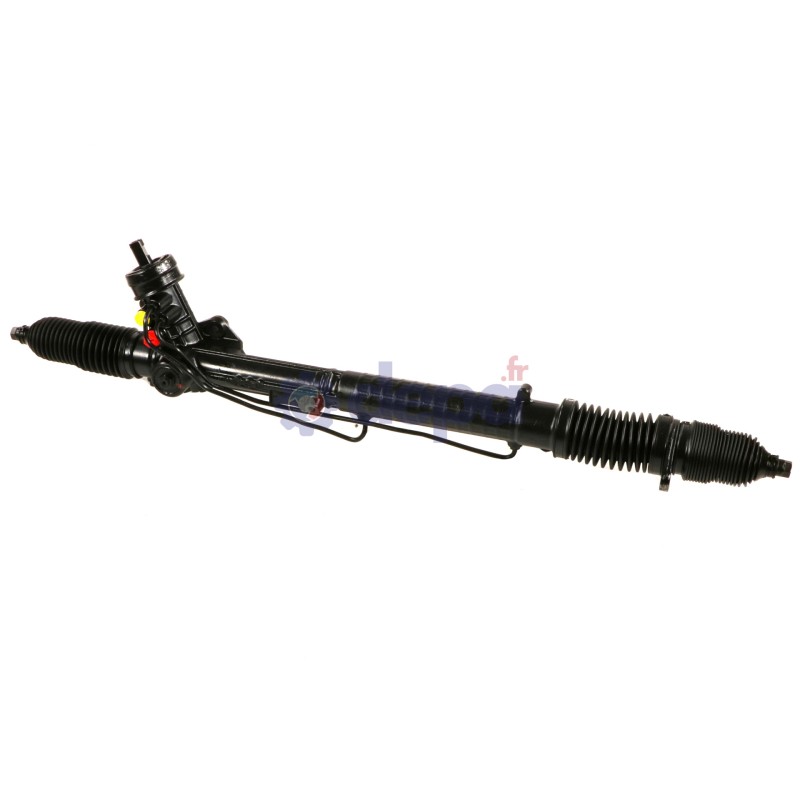

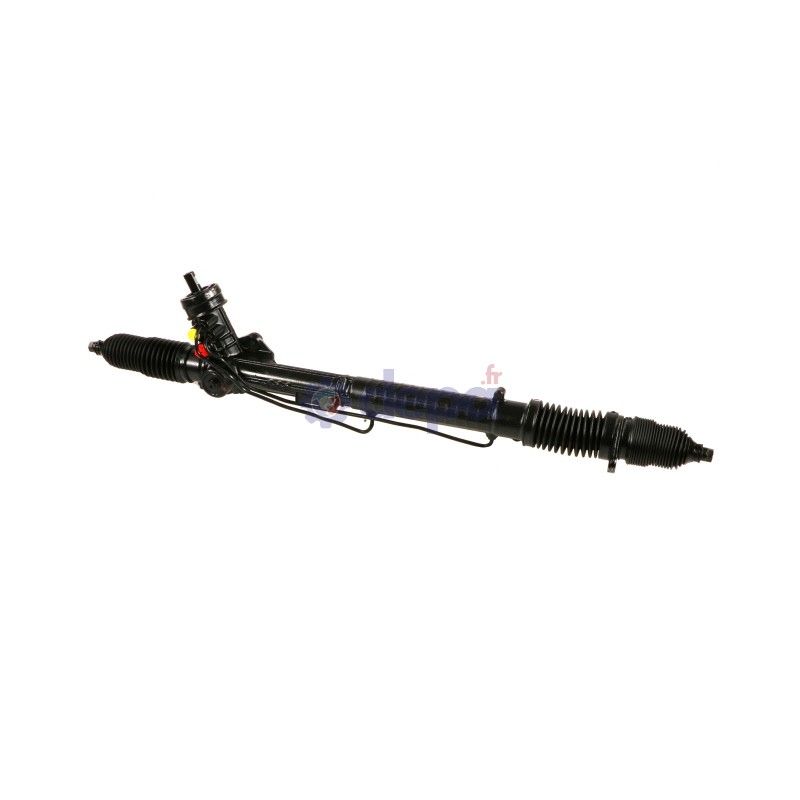

A1077_1.jpg 3D

PASSAT

Ref : A1077

Matching vehicles :

PASSAT 2 - PASSAT 3 - A4

Family :CA

Steering wheel position  : Left-hand drive

Tie rod thread size (tie rod end side)  : M16 X 1,5

Fitting type  : Screw

Manufacturer  : ZF

Mounting hole diameter  : 10 mm

Total length  : 1020 mm

Presence of servotronic  : Without

Observations  : With power steering cylinder mounting support

Tie rod thread size (rack side)  : M14 X 1,5

Splined pinion  : No

INSTRUCTION MONTAGE

Rack to housing distance at full lock  : 32 mm

Rack travel  : 160.0 mm

Lock to lock turns  : 2.80 tr

Presence of non-return valve  : SANS

Oil flow rate for testing +/-0.5  : 5.40 L/min

Boot kit for steering rack GAUCHE 4075 kit soufflet cremaillère
T4075 Kit soufflet cremaillere
DROITE 4074 kit soufflet cremaillère
T4074 Kit soufflet cremaillere
Tie rod GAUCHE BI37610
DROITE BI37610

Equivalence to manufacturer references

  • AUDI : 8D1422052CX

  • VOLKSWAGEN : 8D1422052KX

  • SKODA : 8D1422052SX
