Category :

Hydraulic power steering rack

Return

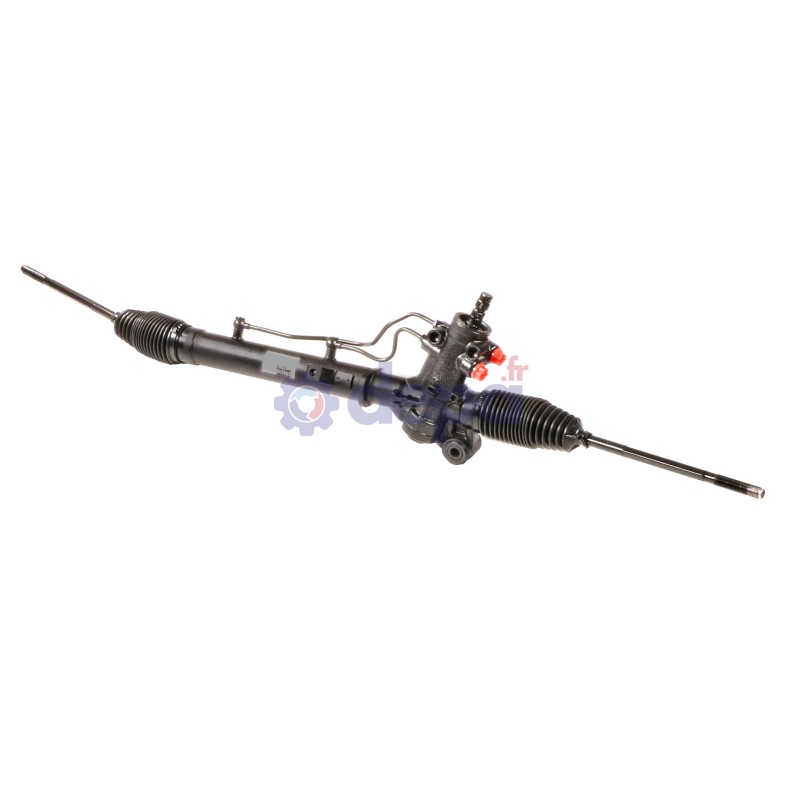

A1660_1.jpg 3D

TOYOTA RAV 4

Ref : A1660

Matching vehicles :

RAV4 I

Family :CA

Number of splines on the pinion  : 36

Presence of servotronic  : Without

Fitting type  : Screw

Splined pinion  : Yes

Manufacturer  : ZF

Tie rod thread size (rack side)  : M14 X 1,5

Tie rod thread size (tie rod end side)  : M14 X 1,5

Mounting hole diameter  : 12 mm

Thread length  : 55 mm

Total length  : 1185 mm

Steering wheel position  : Left-hand drive

INSTRUCTION MONTAGE

Diameter of the rack  : 24.00 mm

Rack housing bore diameter  : 41.08 mm

Lock to lock turns  : 2.75 tr

Rack travel  : 128.0 mm

Oil flow rate for testing +/-0.5  : 5.49 L/min

Presence of non-return valve  : SANS

Tie rod BI45810
BI45810
Boot kit for steering rack T4212 TOYOTA
T4212 TOYOTA

Equivalence to manufacturer references

  • TOYOTA : 4425042100

  • TOYOTA : 4425042020

  • TOYOTA : 4425042080

  • TOYOTA : 4425042040

  • TOYOTA : 4425042021

  • TOYOTA : 4425042022
