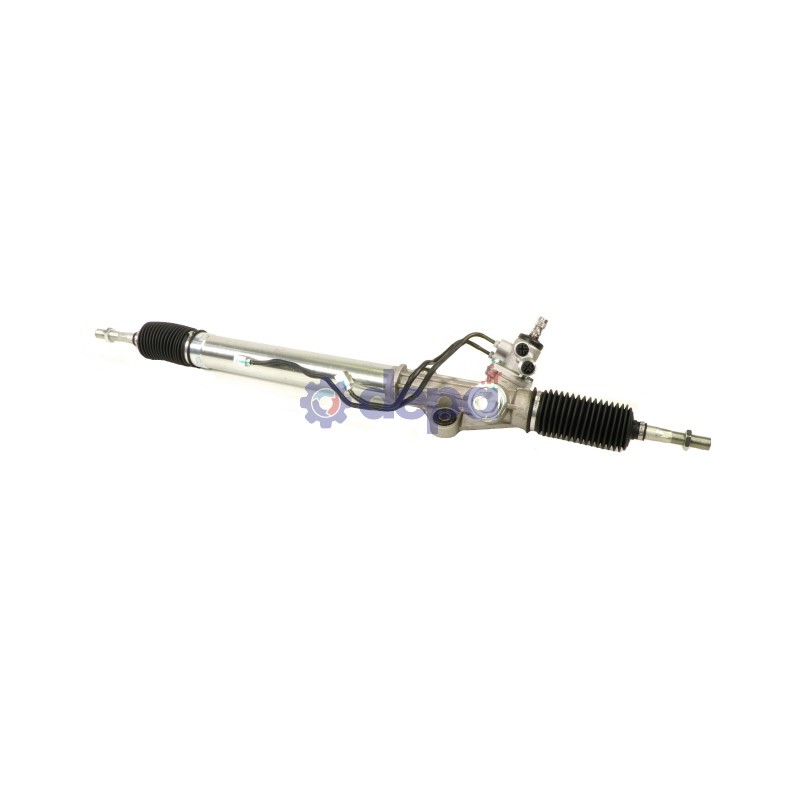

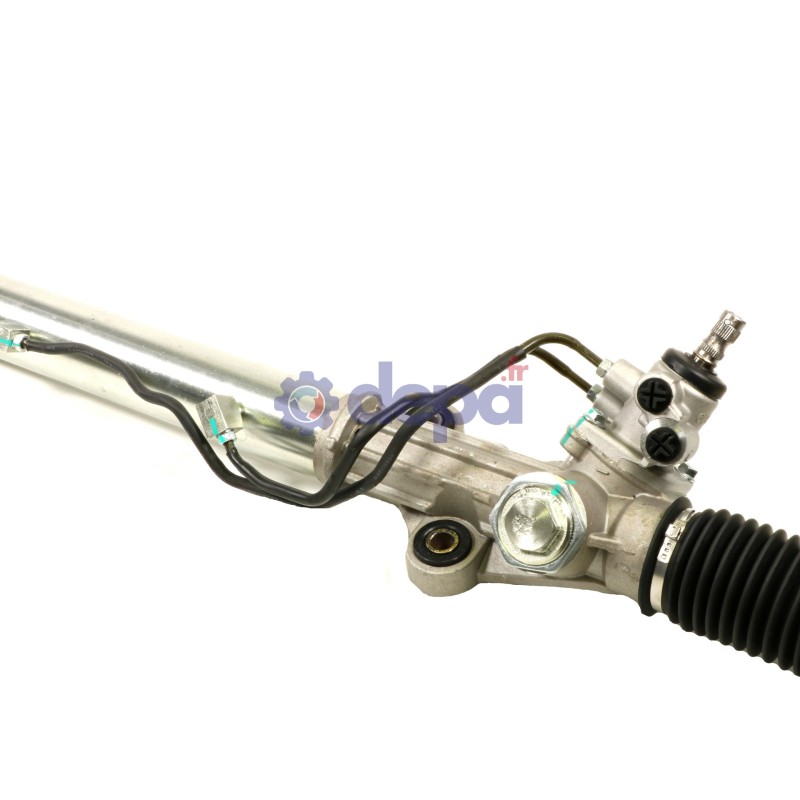

Hydraulic power steering rack

Return

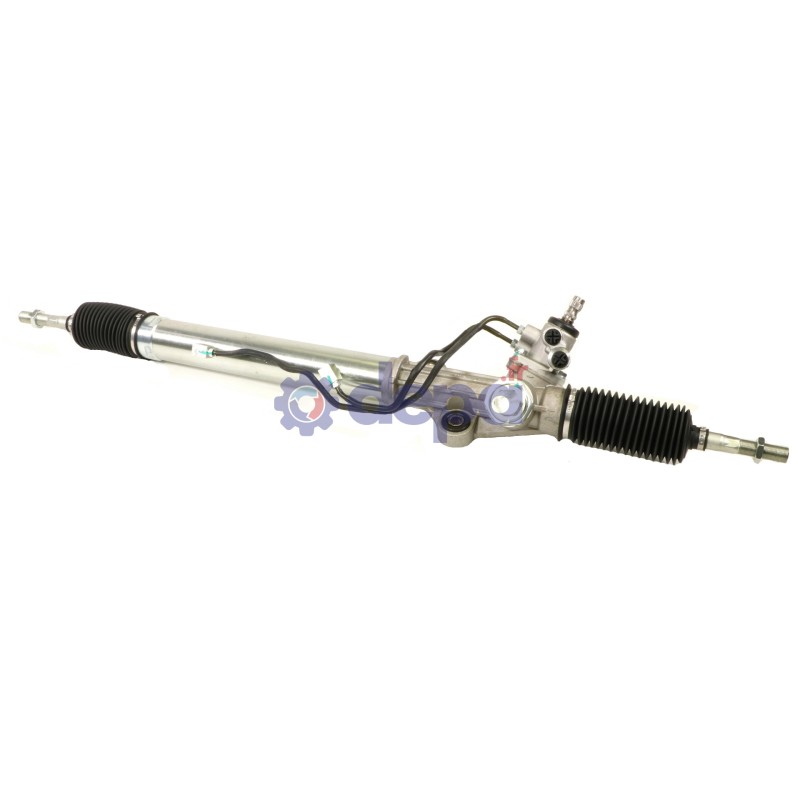

A1695-A_1.jpg 3D

TOYOTA LAND CRUISER

Ref : A1695

Matching vehicles :

LAND CRUISER IV J100

Family :CA

Mounting hole diameter  : 14 mm

Number of splines on the pinion  : 36

Fitting type  : Screw

Splined pinion  : Yes

Total length  : 1160 mm

Steering wheel position  : Left-hand drive

Observations  : RO145648 / RO145649

Tie rod thread size (tie rod end side)  : M18 X 1,5

Presence of servotronic  : Without

Thread length  : 60 mm

INSTRUCTION MONTAGE

Presence of non-return valve  : SANS

Rack travel  : 176.0 mm

Oil flow rate for testing +/-0.5  : 9.62 L/min

Rack housing bore diameter  : 56.20 mm

Diameter of the rack  : 35.00 mm

Lock to lock turns  : 3.75 tr

Boot kit for steering rack GAUCHE T4223 TOYOTA
T4223 TOYOTA

Equivalence to manufacturer references

  • TOYOTA : 4425060060

  • TOYOTA : 4425060050

  • TOYOTA : 4425060070
