Category :

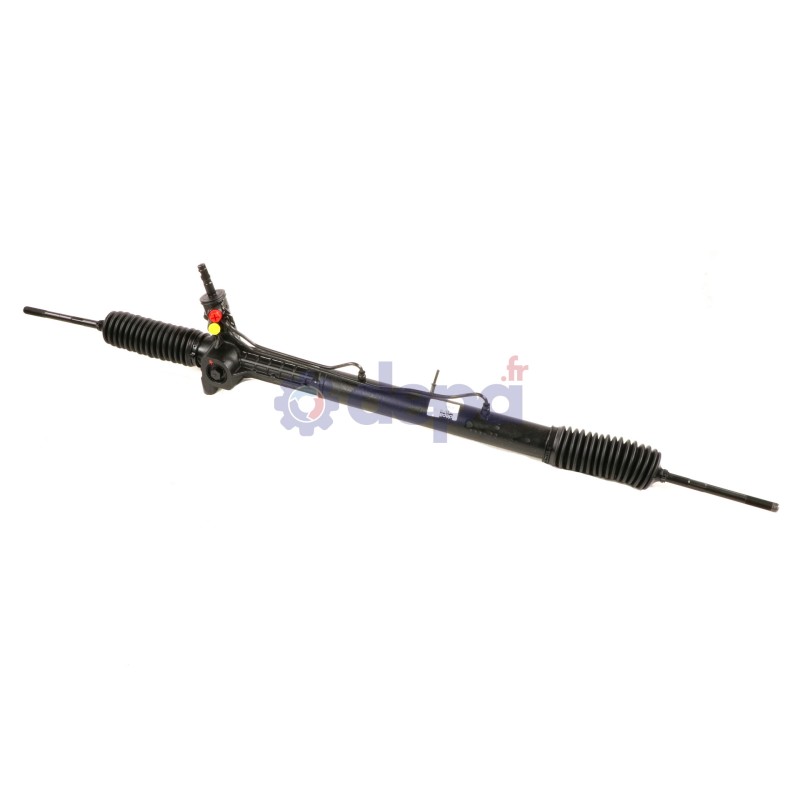

Hydraulic power steering rack
3D
Ref : A186
Matching vehicles :
DUCATO - BOXER - JUMPERFamily :CA
Mounting hole diameter : 14 mm
Thread length : 55 mm
Tie rod thread size (rack side) : M16 X 1,5
Tie rod thread size (tie rod end side) : M16 X 1,5
Manufacturer : TRW
Number of splines on the pinion : 21
Steering wheel position : Left-hand drive
Splined pinion : Yes
Observations : Power steering cylinder sold separetely
Fitting type : Screw
Total length : 1410 mm
Presence of servotronic : Without
INSTRUCTION MONTAGE
Rack travel : 165.0 mm
Rack housing bore diameter : 48.83 mm
Lock to lock turns : 3.50 tr
Oil flow rate for testing +/-0.5 : 7.50 L/min
Diameter of the rack : 30.00 mm
Rack to housing distance at full lock : 75 mm
| Tie rod | GAUCHE | BI54133 |
|
| DROITE | BI54133 |
|
|

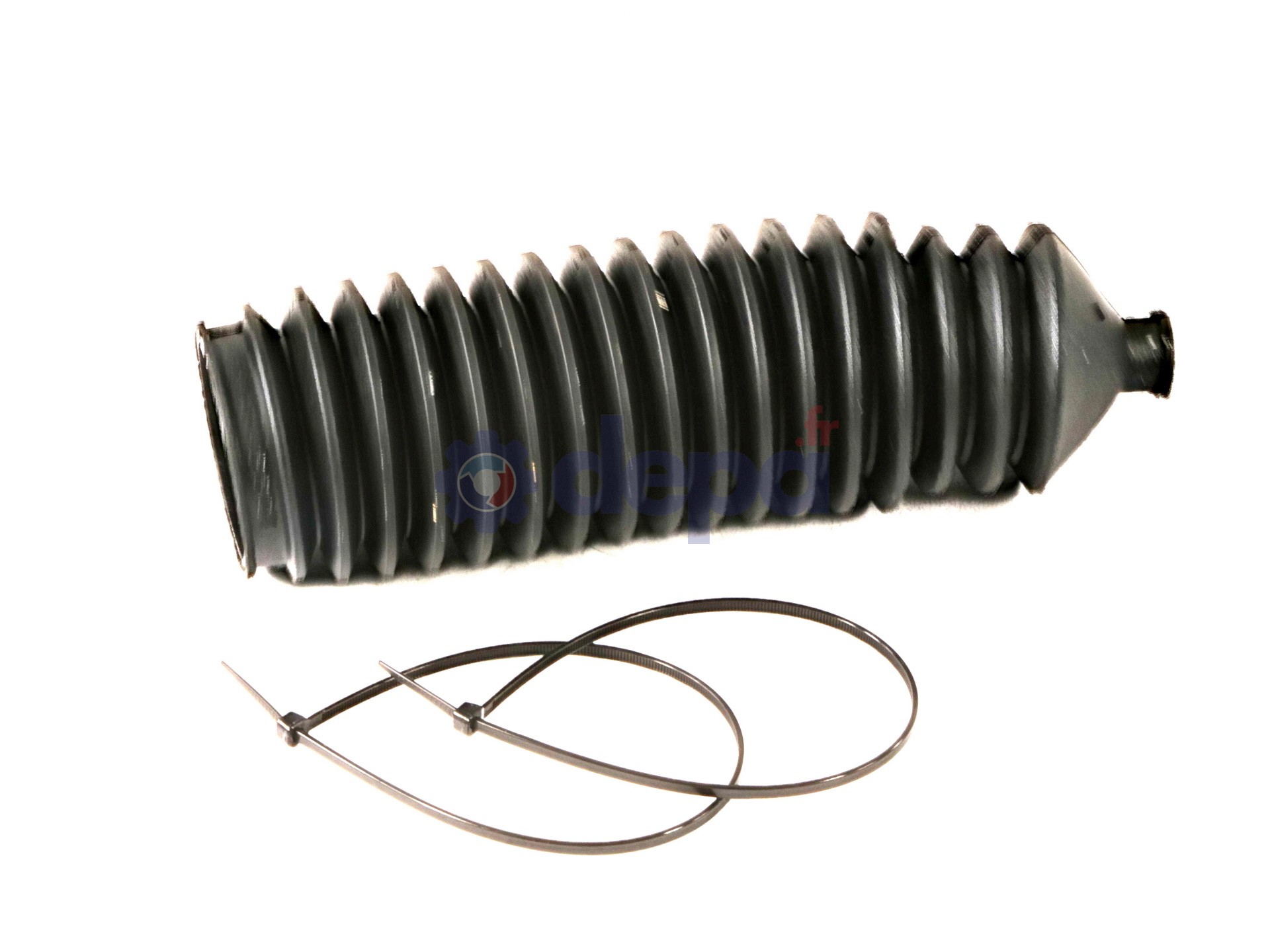

| Boot kit for steering rack | GAUCHE | 4092 |
|
| 4092 |
|
||
| ROULEMENT | RLT040 |
|
Equivalence to manufacturer references
CITROËN : 1663661580
CITROËN : 4000LA
CITROËN : 1340777080
CITROËN : 4000JW
