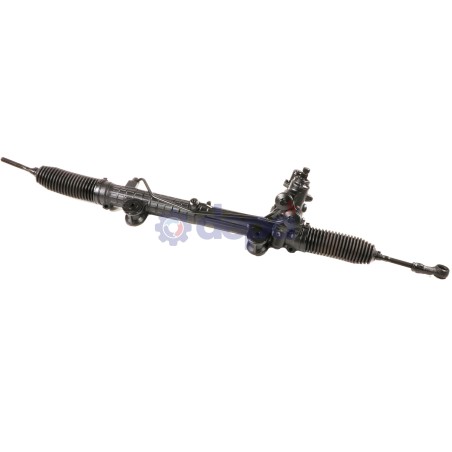

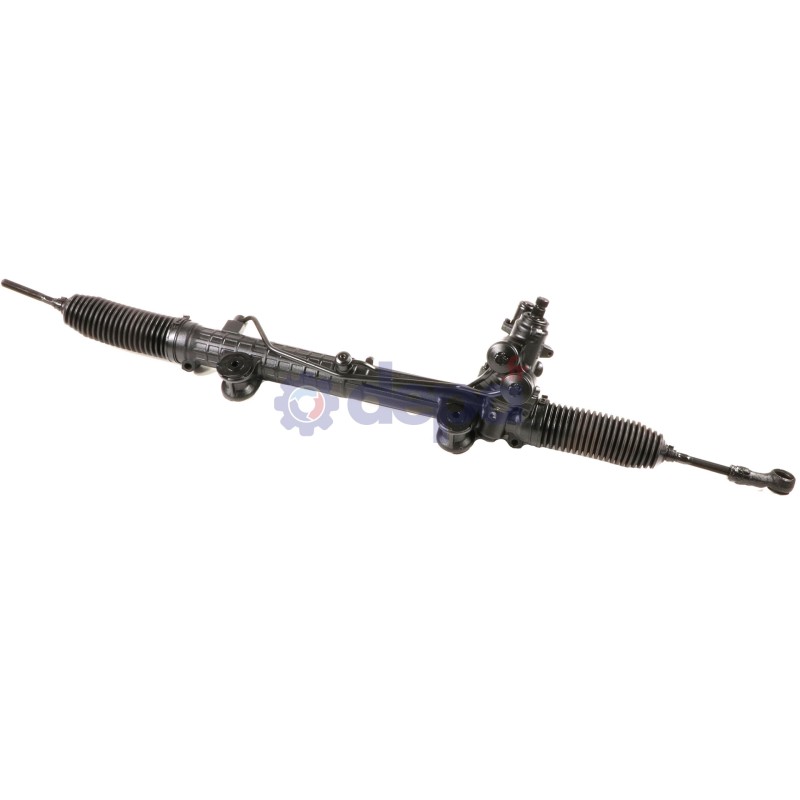

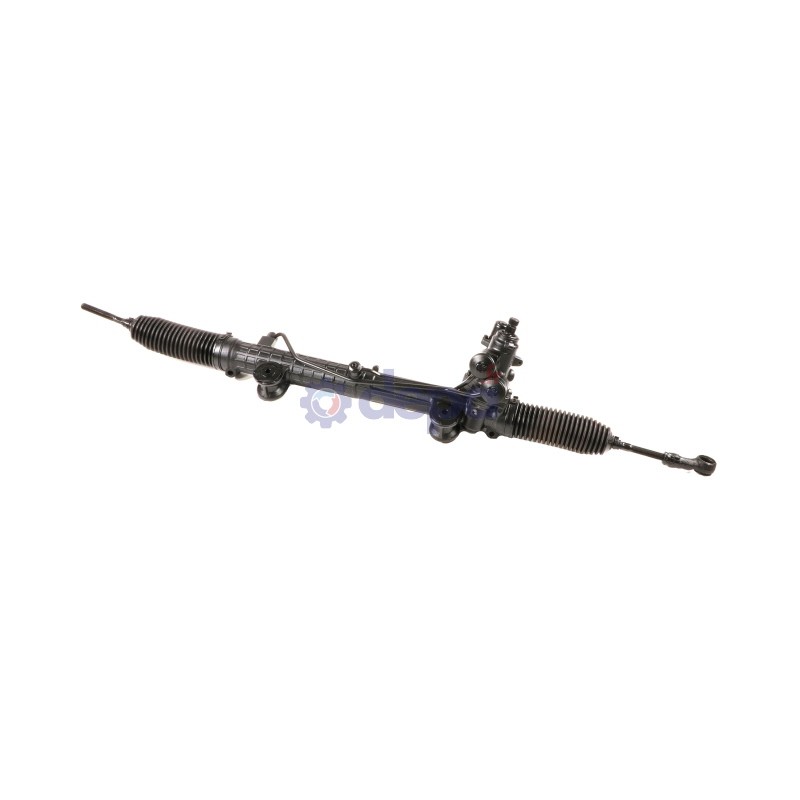

Hydraulic power steering rack
3D
Ref : A2058
Matching vehicles :
CLASSE S III - CLASSE CL IIFamily :CA
Observations : Threaded fitting/Provided without sensor
Thread length : 50 mm
Total length : 1116 mm
Number of splines on the pinion : 48
Fitting type : Flanged
Splined pinion : Yes
Mounting hole diameter : 10 mm
Presence of servotronic : With
Tie rod thread size (rack side) : M14 X 1,5
Tie rod thread size (tie rod end side) : M16 X 1,5
Steering wheel position : Left-hand drive
Manufacturer : ZF
INSTRUCTION MONTAGE
Diameter of the rack : 26.00 mm
Rack housing bore diameter : 42.60 mm
Rack travel : 150.0 mm
Oil flow rate for testing +/-0.5 : 6.00 L/min
Lock to lock turns : 3.00 tr
| Boot kit for steering rack | GAUCHE | T4264 |
|
| DROITE | T4264 |
|
|
| Tie rod | BI49012 |
|
|
| BI49012 |
|
Equivalence to manufacturer references
MERCEDES-BENZ : 2204601500
MERCEDES-BENZ : A2204601500
