Category :

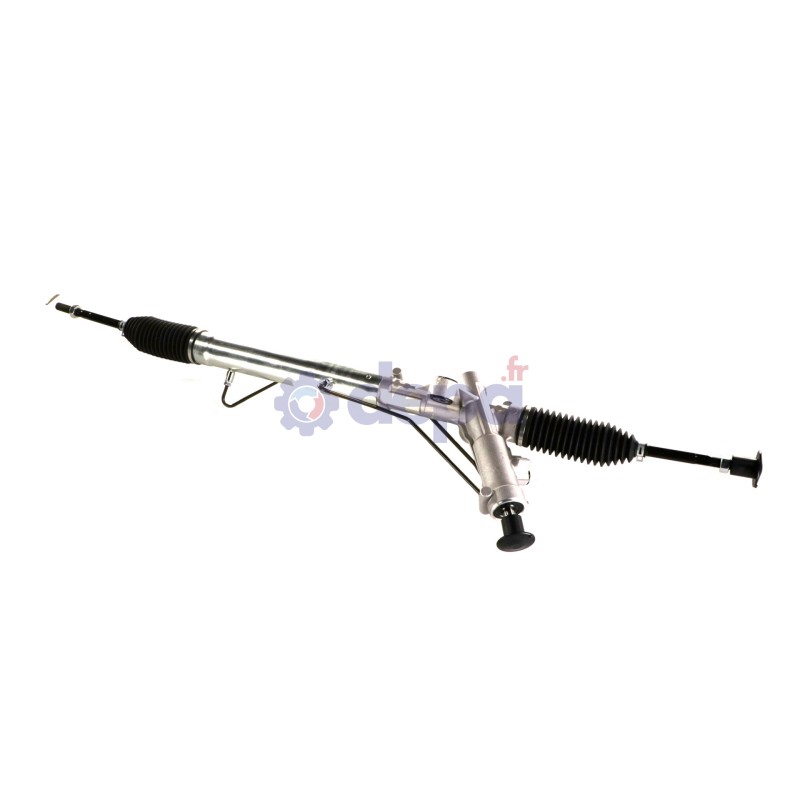

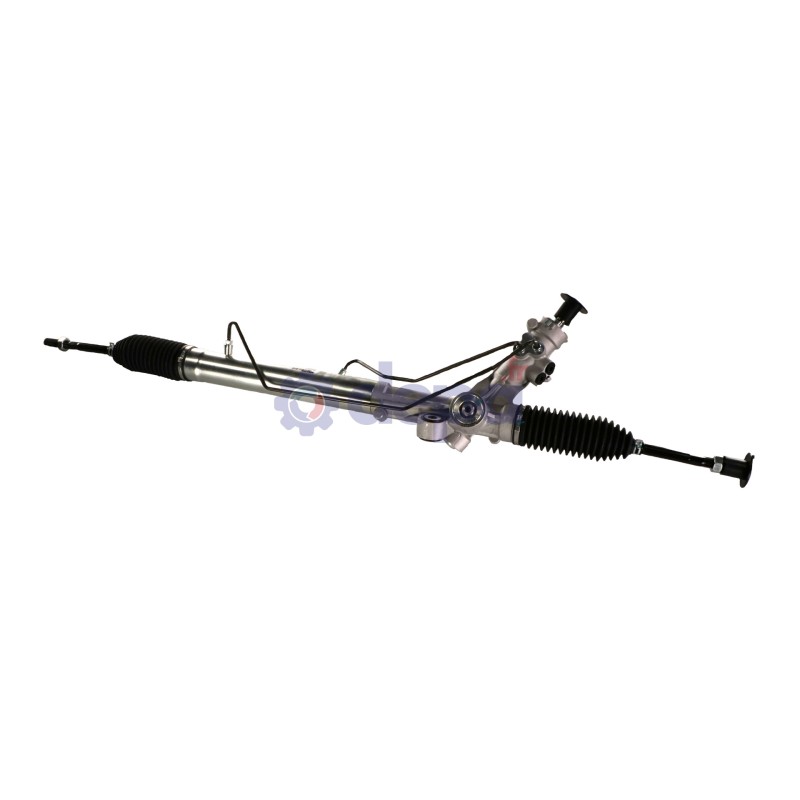

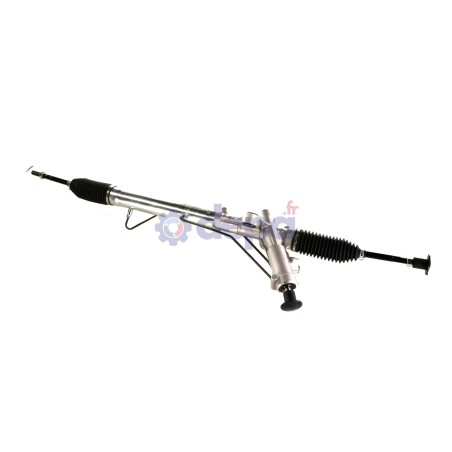

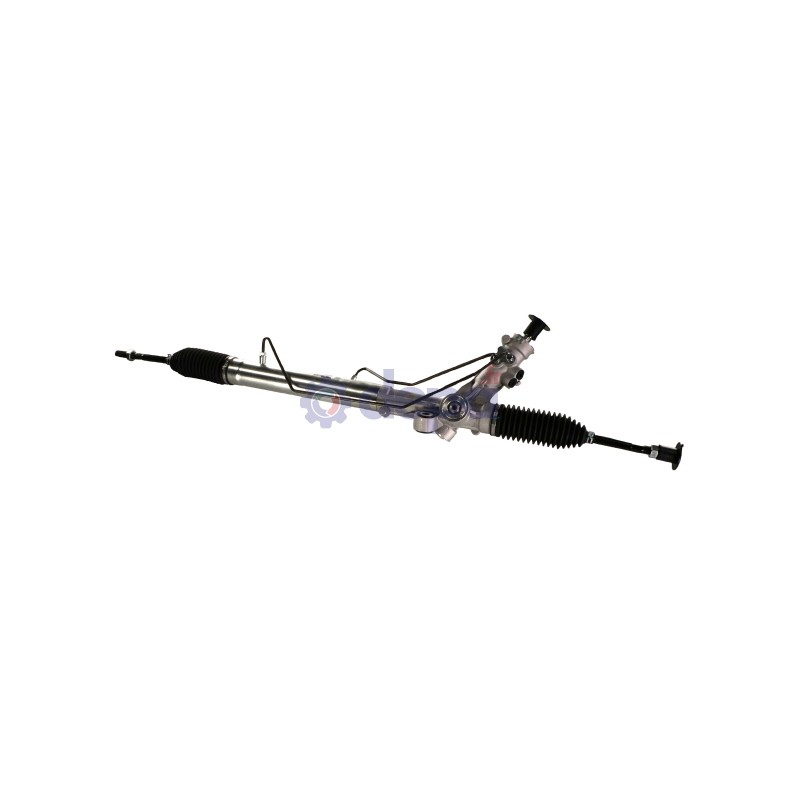

Hydraulic power steering rack

Return

MERCEDES VITO / VIANO

Ref : A2069

Matching vehicles :

VITO II - VIANO

Family :CA

Total length  : 1295 mm

Number of splines on the pinion  : 52

Presence of servotronic  : Without

Tie rod thread size (rack side)  : M16 X 1,5

Fitting type  : Flanged

Mounting hole diameter  : 14 mm

Thread length  : 60 mm

Steering wheel position  : Left-hand drive

Tie rod thread size (tie rod end side)  : M16 X 1,5

Splined pinion  : Yes

Manufacturer  : ZF

INSTRUCTION MONTAGE

Diameter of the rack  : 26.00 mm

Presence of non-return valve  : SANS

Rack travel  : 155.0 mm

Oil flow rate for testing +/-0.5  : 8.40 L/min

Rack housing bore diameter  : 50.20 mm

Lock to lock turns  : 3.55 tr

Boot kit for steering rack GAUCHE 4075 kit soufflet cremaillère
T4075 Kit soufflet cremaillere
DROITE 4075 kit soufflet cremaillère
T4075 Kit soufflet cremaillere
Tie rod GAUCHE BI50115
DROITE BI50115

Equivalence to manufacturer references

  • MERCEDES-BENZ : 6394602400

  • MERCEDES-BENZ : 6394602000

  • MERCEDES-BENZ : 6394601200

  • MERCEDES-BENZ : 6394601600

  • MERCEDES-BENZ : 6394601000
