Category :

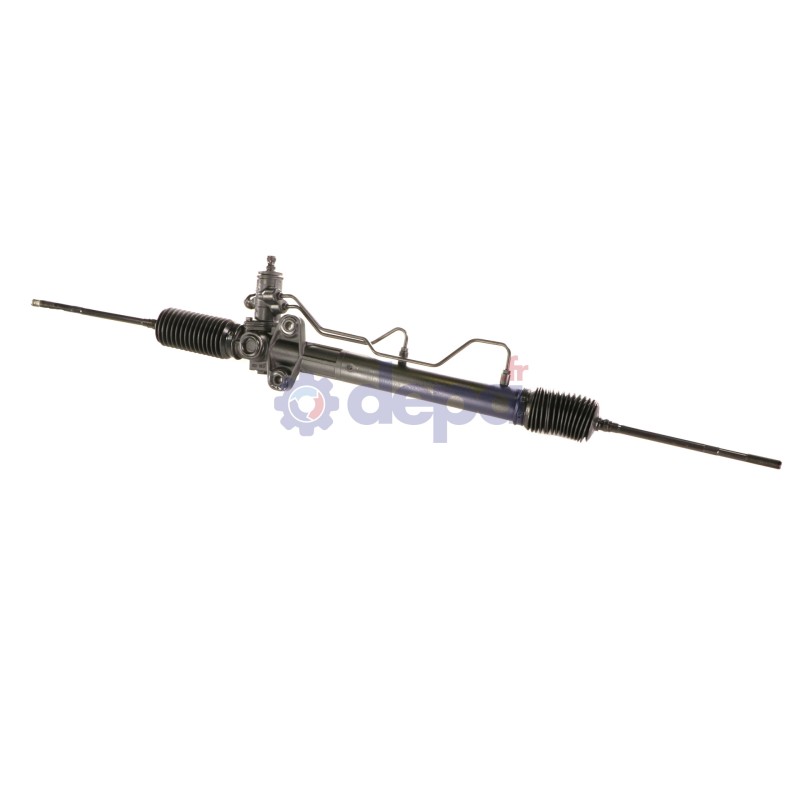

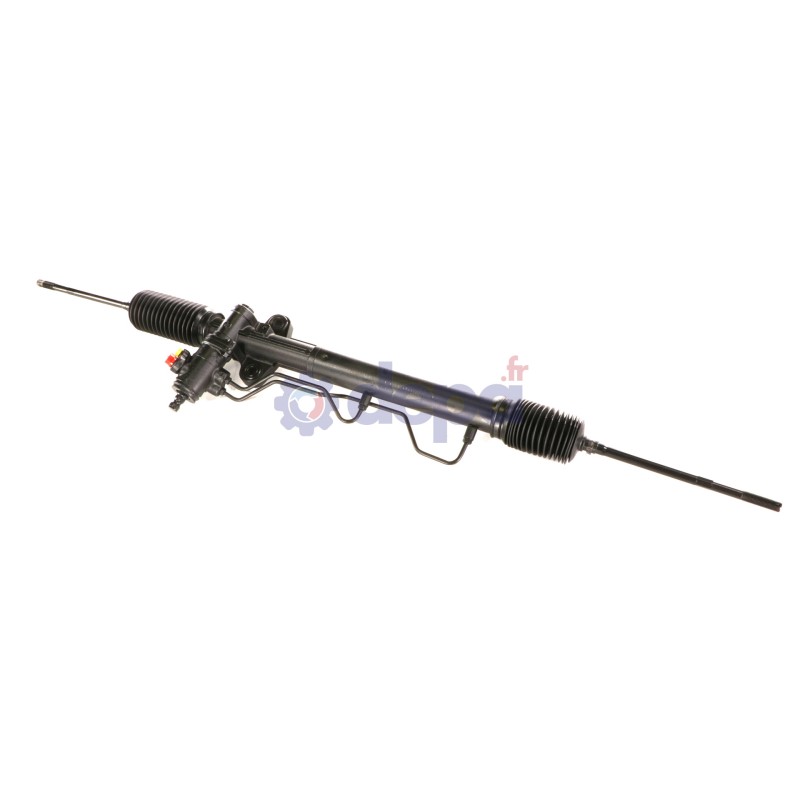

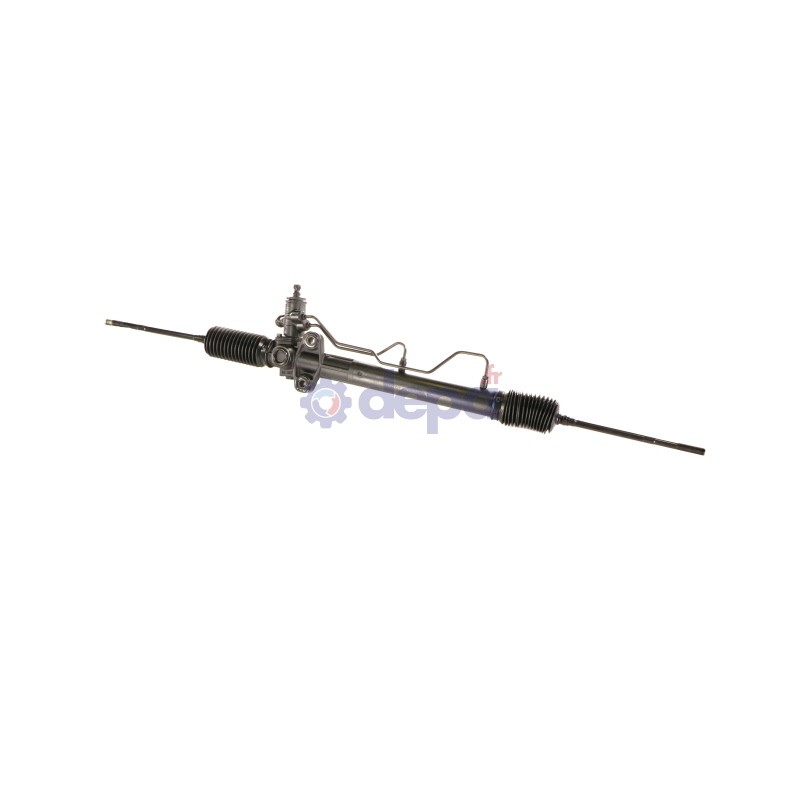

Hydraulic power steering rack

Return

HYUNDAI SANTA FE

Ref : A2122

Matching vehicles :

SANTA FE I

Family :CA

Number of splines on the pinion  : 36

Tie rod thread size (rack side)  : M14 X 1,5

Fitting type  : Screw

Manufacturer  : MANDO

Steering wheel position  : Left-hand drive

Presence of servotronic  : Without

Mounting hole diameter  : 2 mm

Thread length  : 50 mm

Total length  : 1295 mm

Observations  : 2 screwed supports Ø13 and 1 flanged support Ø52

Tie rod thread size (tie rod end side)  : M16 X 1,5

Splined pinion  : Yes

INSTRUCTION MONTAGE

Oil flow rate for testing +/-0.5  : 6.90 L/min

Rack travel  : 142.0 mm

Rack housing bore diameter  : 43.00 mm

Lock to lock turns  : 2.90 tr

Diameter of the rack  : 27.65 mm

Presence of non-return valve  : SANS

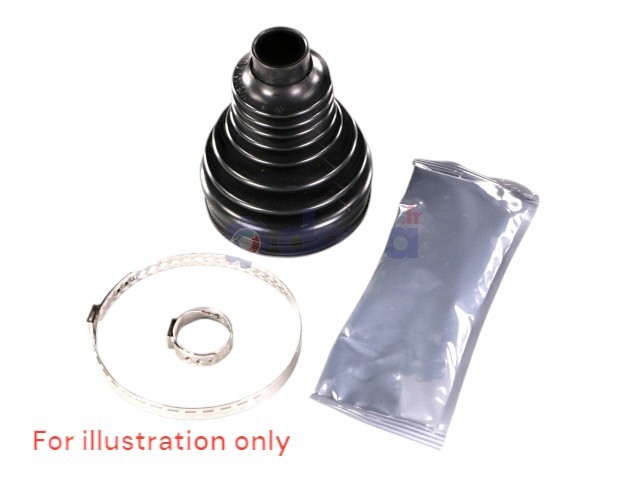

Boot kit for steering rack 4237 HYUNDAI
4237 HYUNDAI

Equivalence to manufacturer references

  • HYUNDAI : 5771026200

  • HYUNDAI : 5770026200

  • HYUNDAI : 5770026500
