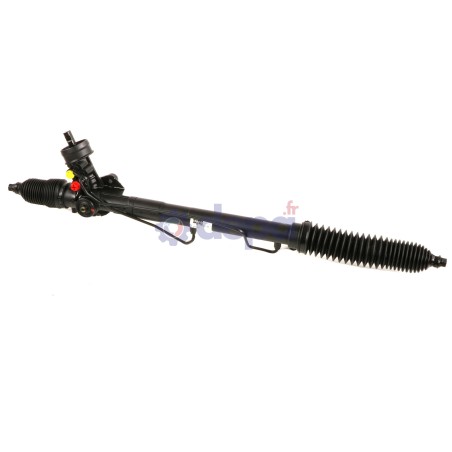

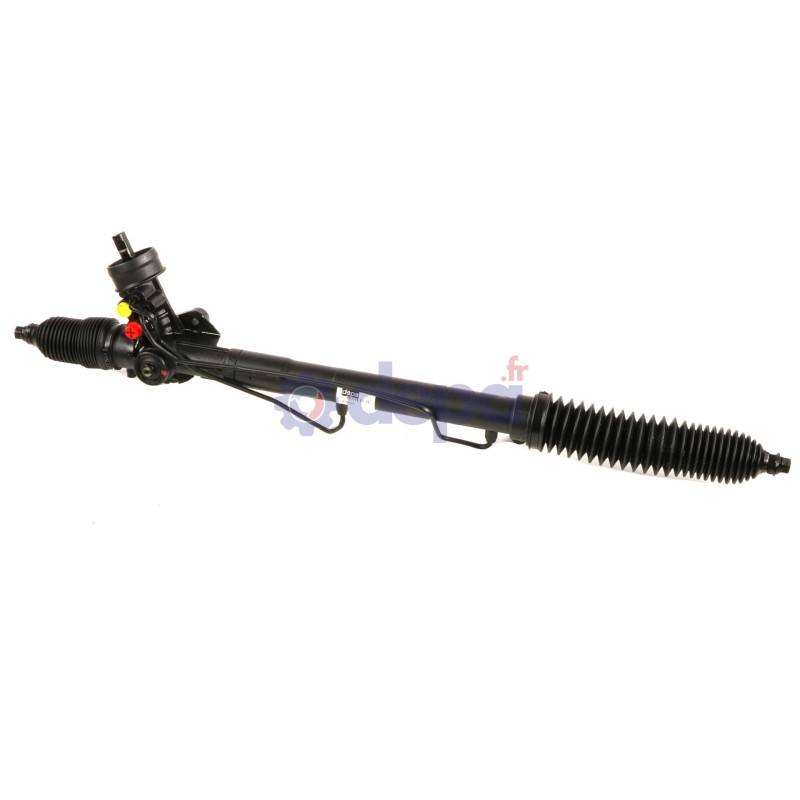

Hydraulic power steering rack
3D
Ref : A560
Matching vehicles :
A4 - PASSAT 3 - PASSAT 2 - SUPERB IFamily :CA
Total length : 1025 mm
Presence of servotronic : Without
Tie rod thread size (tie rod end side) : M16 X 1,5
Manufacturer : ZF
Mounting hole diameter : 8 mm
Observations : Without steering rack shock mount
Tie rod thread size (rack side) : M14 X 1,5
Fitting type : Screw
Splined pinion : No
Steering wheel position : Left-hand drive
INSTRUCTION MONTAGE
Oil flow rate for testing +/-0.5 : 5.30 L/min
Rack housing bore diameter : 40.00 mm
Rack to housing distance at full lock : 32 mm
Rack travel : 170.0 mm
Presence of non-return valve : SANS
Diameter of the rack : 27.95 mm
Lock to lock turns : 2.75 tr
| Boot kit for steering rack | GAUCHE | 4075 |
|
| T4075 |
|
||
| DROITE | 4074 |
|
|
| T4074 |
|
||
| T4074 |
|
||
| Tie rod | GAUCHE | BI37610 |
|
| DROITE | BI37610 |
|
Equivalence to manufacturer references
AUDI : 8D1422053EX
AUDI : 8D1422052LX
AUDI : 8D1422053AX
VOLKSWAGEN : 3B1422052R
AUDI : 8D2422052GX
AUDI : 8D1422066F
AUDI : 8D1422053CX
AUDI : 8D1422053BX
AUDI : 8D1422052
AUDI : 8D1422052BX
AUDI : 8D1422065J
VOLKSWAGEN : 3B1422052MX
AUDI : 3B1422052M
AUDI : 8D1422052B
VOLKSWAGEN : 8D1422072
AUDI : 8D1422052MX
AUDI : 8D1422052M
VOLKSWAGEN : 3B1422053X
VOLKSWAGEN : 3B1422052D
VOLKSWAGEN : 8D1422053C
AUDI : 4A1422065J
VOLKSWAGEN : 3B1422052Q
VOLKSWAGEN : 3B1422065A
VOLKSWAGEN : 3B1422071E
VOLKSWAGEN : 3B1422071Q
VOLKSWAGEN : 3BD422065
VOLKSWAGEN : 8D1422053
VOLKSWAGEN : 8D1422069F
VOLKSWAGEN : 8D1422071G
VOLKSWAGEN : 8D1422071T
VOLKSWAGEN : 8D1422072N
VOLKSWAGEN : 8D1422072S
